comparadores analogicos

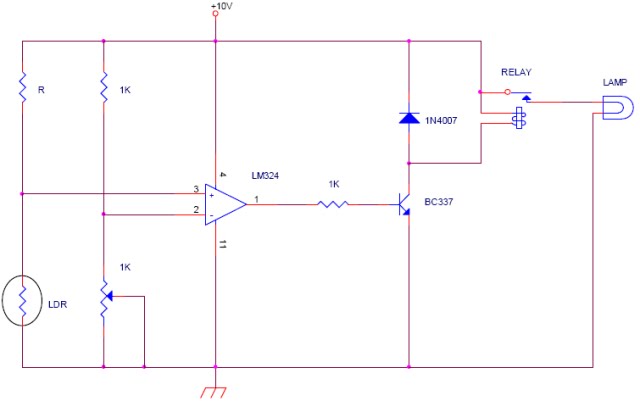

Se armo el circuito de la figura:

Veremos en la siguiente imagen el circuito armado en nuestro protoboard:



Vale hacer esta aclaracion: en el circuito electrico el resistor que dice (R) que esta conectado al LDR, fue reemplazada por un preset de 470ohm, el mismo se fue variando hasta encontrar el valor determinado del resistor.

Oscurecimos completamente el sensor de luz y verificamos que la señal de salida cambia de estado al variar la referencia:

El funcionamiento del circuito esta basado en el circuito integrado LM324, esta compuesto por 4 amplificadores operacionales.Para la practica se uso un solo amplificador operacional(AO) como comparador, en el terminal inversor se coloco un preset de 1K y un resistor de 1K para establecer la tension de referencia(Vref) y en el terminal no inversor se puso un sensor de luz (LDR), que se utilizo como tension de entrada (VI).Como vemos en el video la lampara esta apagada y se prende cuando al LDR se los oscurese por completo, esto se deve a que como se utilizo el (AO) como coparador se establecio una tension de referencia y al oscurecer el LDR la (VI) supero al umbral establecido por la (Vref), ya que a medida que se oscurese la LDR aumenta su valor de resistencia.

En este video vemos que el tester amarillo es la (Vref) que esta fijada en 5V,el tester gris es la (VI) que esta fijada aproximadamente en 3.5V y que cuando se oscurece por completo el tester gris (tension de entrada) varia la tension a aproximadamente 9.5V por lo tanto se supera la (Vref) y se prende la lampara.

Cuando acercamos la lampara al sensor, detectamos un nuevo comportamiento en el sistema.

4)Responde el siguiente cuestionario:
a)¿El sistema es estable? En caso de no serlo como explicarias esta inestabilidad

b)¿La inestabilidad es periodica?

Segun lo ensayado observamos que el sistema no es estable, porque al acercar la lampara al sensor, la LDR detectara luz y su vez no, por lo tanto se apagara y prendera constantemente teniendo una inestabilidad periodica.

c)Teniendo en cuenta esta experiencia,¿Usarias el circuito ensayado para hacer un control de luz crepuscular?

Por lo que pudimos observar no seria conveniente utilizar este circuito para ese caso ya que su inestabilidad haria que no cumpla su fin

Se modifico el circuito de la siguiente manera:



En Protoboard:

A diferencia del caso anterior, el circuito esta realimentado, y, como se puede observar en el video, hasta que la LDR no este completamente oscura, la tension de entrada no superara a la tension de referencia, por lo que podemos decir que este sistema si es estable respecto al anterior a lazo abierto y podria utilizarse sin problemas para un control de luz crepuscular.
