Restador o Diferencial

Introduccion teorica

En la figura del circuito anterior como se puede observar tenemos un amplificador operacional en una nueva configuracion, llamada restador o diferencial, con la cual vamos a trabajar durante esta practica. Para ellos vamos a analizar su funcionamiento analiticamente:

Desarrollo Practico

Un trasductor de tempratura resistivo (termistor) produce una respuesta en tension como la indicada en la grafica
Vc (30ºC) = 1V

Vc (40ºC) = 3V

Se desea ajustar dicha variacion para que se cumpla:

Vo (30ºC) = 0V

Vo (40ºC) = 5V

Esta aplicacion es muy utilizada en conversion analogica-digital con la finalidad de obtener la mejor resolucion.
Para lograrlo se propone utilizar un restador en corriente continua.
NOTA: se ha reemplazado un termistor por una serie de resistores

Se armo el circuito de la figura y se procedio a calcular los correspondientes valores de resistores de acuerdo a las consignas pedidas

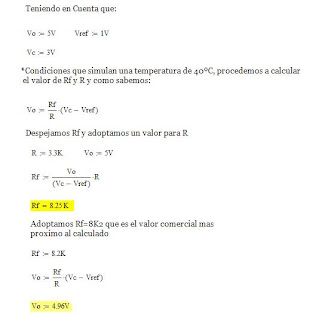

Calculos

Luego variamos el valor de Vc para obtener distintos valor de Vo y de esta forma poder realizar la grafica de Vo(Vc)
